Was ist das überhaupt?
Entstanden aus der Not heraus, mehrere 5V Relais mit dem Raspberry zu schalten. Kann man auch mit den Steckverbindern machen....
is aber nich schön. und zu wackelig. Als gelernter Elektroinstallateur muss man das schrauben.
Zum Glück gibts die Klemmen auch im 2,54 mm. Langt dicke hin.
Was wurde gemacht?

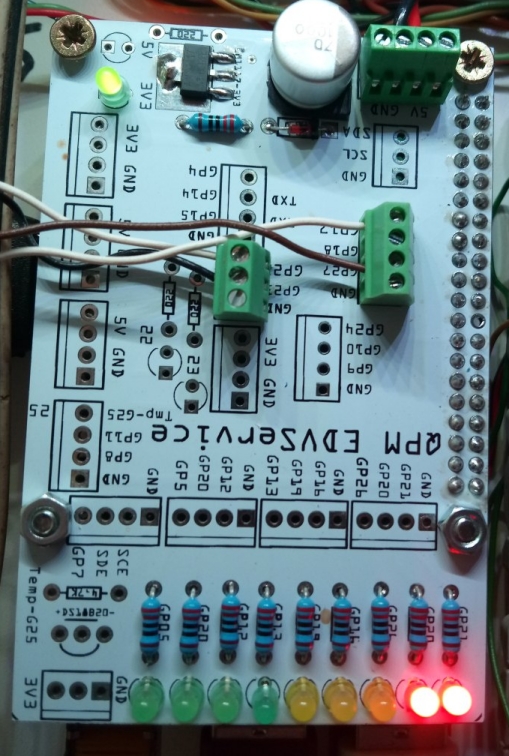

Die Platine ist mit @Fritzing erstellt. Kann man geteilter Meinung sein,
welches Programm das beste ist. Ich hab mich für Fritzing entschieden, weil man da ohne grossen Aufwand direkt
mit dem Layout beginnen kann. Alle GPO-Pins sind herausgeführt, wobei einige gleich als LEDs fest verdrahtet sind,
bzw auf einen Widerstand verbinden, der dann an die LED.... ihr wisst was ich meine.
Neben dem 5V Eingang ist noch ein 3,3V SPannungsregler +Kondensator verbaut um dem Raspberry zusätzliche 800mA bei den 3V3 Optionen zu spendieren.
Kann man machen. muss nicht.
Das Programm was das ganze steuert ist mit Perl gemacht mit RPi::Pin; und einer MySQL Datenbank als Datenspeicher.
Das ansteuern der PIns ist recht einfach, (wie ich finde)
my $OnOffRot1 = RPi::Pin->new(21); # erstellt den Pin Erste Rote LED (Pin GPIO 21) zur Internen Verwendung
$OnOffRot1->mode(OUTPUT); # setzt ihn zum Schreiben
$OnOffRot1->write(0); # Schaltte ihn aus.
$OnOffRot1->write(1); # Schaltte ihn an.
