Dies ist ein "halbfertiges" Projekt. Eine Leiterplatte für den IKEA Feinstaubsensor. Mit der Leiterplatte kann ein ESP8266 in den Sensor ohne zu Schrauben oder zu Kleben eingebaut werden.
Was heißt Windrichtung auf schwedisch?
Der Übersetzer beantwortet das mit Vindriktning. Genau unter diesem Begriff vermarktet Ikea einen Luftqualitätssensor. Der Sensor misst den Feinstaubanteil in der Umgebungsluft und stellt das Ergebnis als grünes, gelbes oder rotes Lichtsignal zur Verfügung. Für knapp 10 Euro ein interessantes Spielzeug.

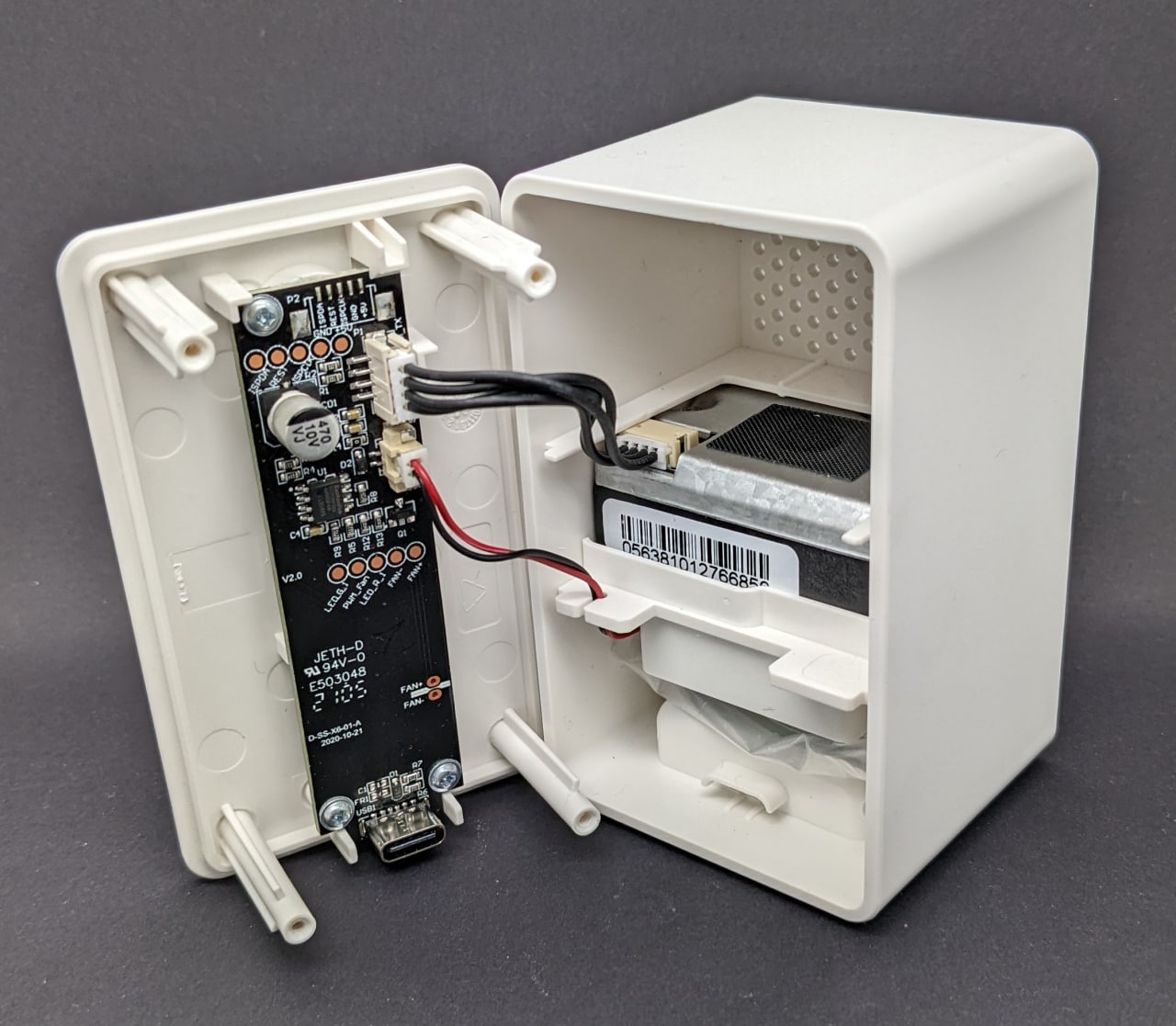

Verschiedene Hacker haben sich bereits dem Vindriktning angenommen und dem Gerät die Messdaten in höherer Auflösung entlockt. Die Lösungen arbeiten oft mit einem ESP8266, der nachträglich im Vindrikning untergebracht wird. Die Betriebsspannung des ESP8266 wird an der Steuerplatine des Vindrikting abgenommen und zur Signalauswertung wird das serielle Signal des im Vindriktning verbauten Feinstaubsensors belauscht.

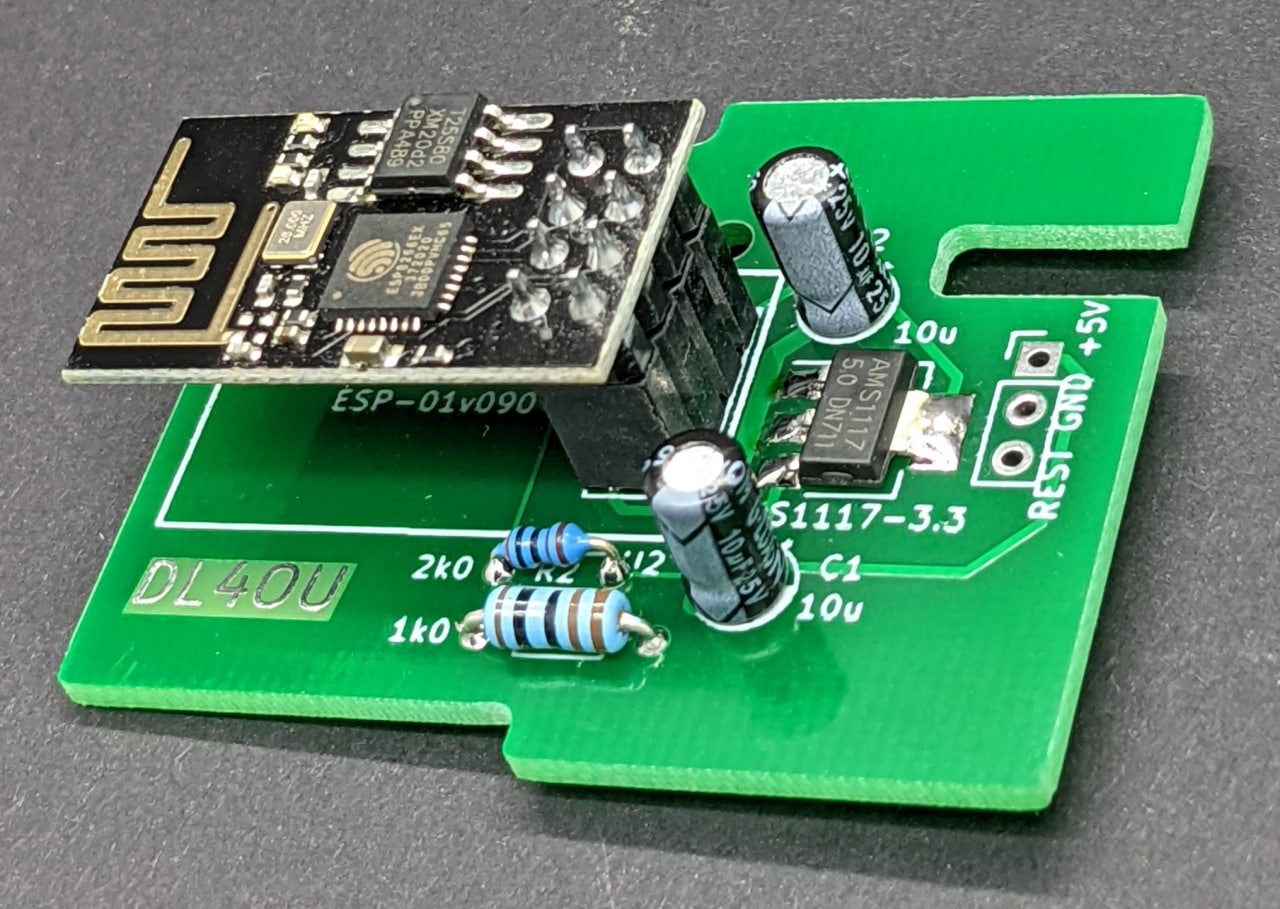

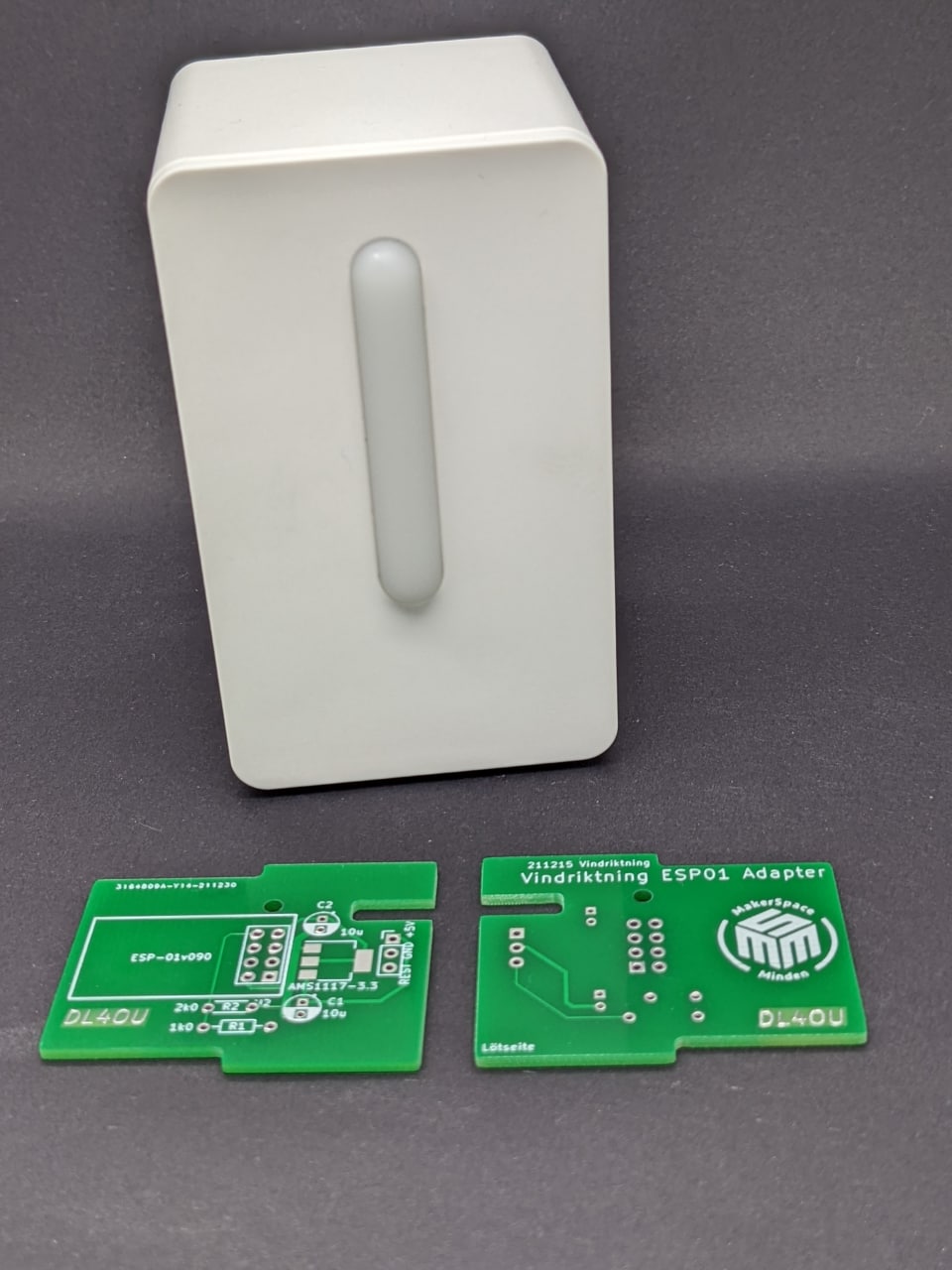

Hier stelle ich nun eine Leiterplatte vor, die mit dem preiswerten ESP01, einem Spannungsregler AMS1117, zwei Kondensatoren und zwei Widerständen bestückt wird. Passende Software gibt es in reicher Auswahl im Internet.

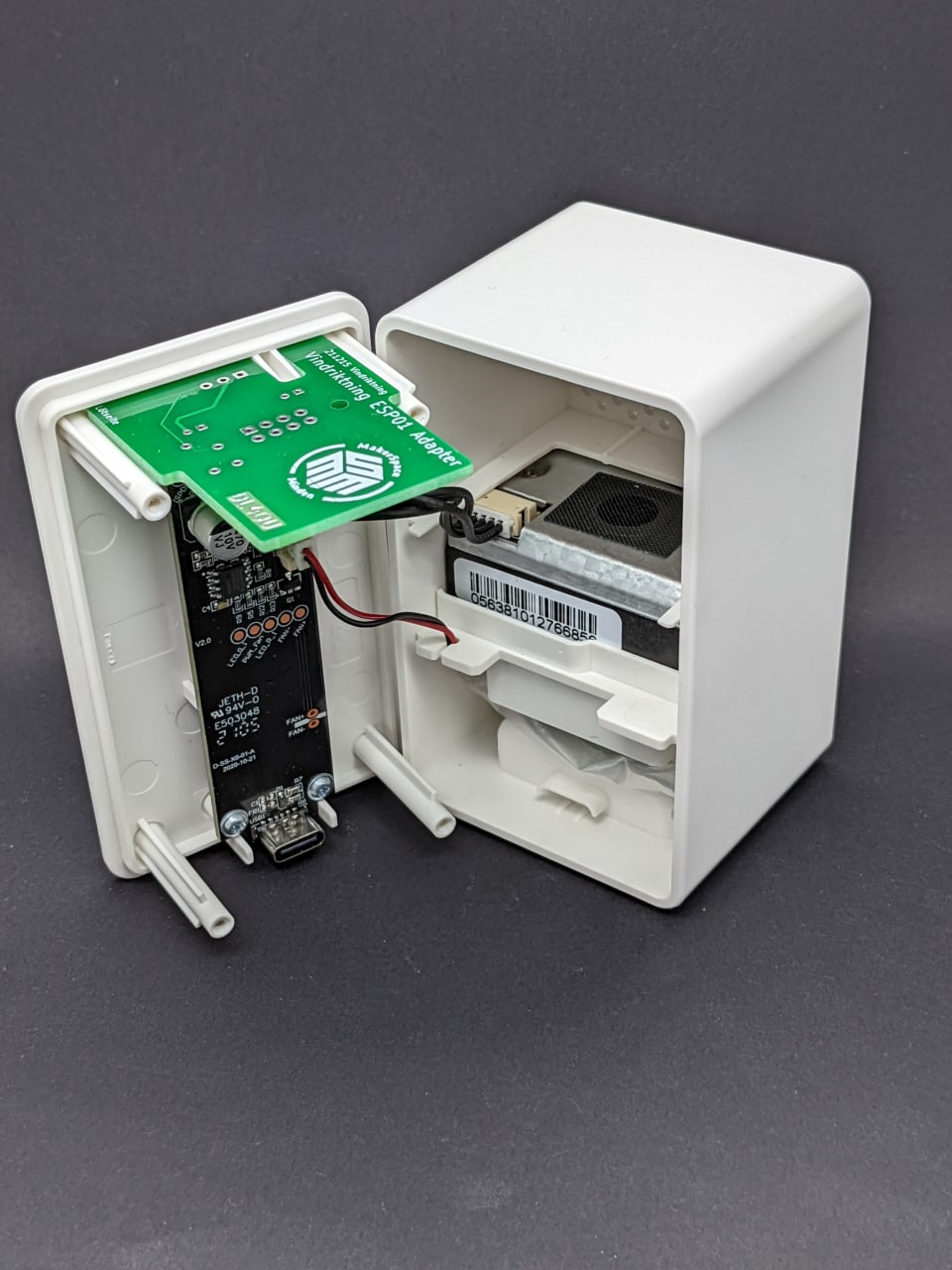

Die Leiterplatte passt ohne Nacharbeit in die Steege und Nuten des vorhandenen Gehäuses und wird über drei Leitungen mit der Steuerplatine des Vindriktning verbunden. Im geschlossenen Gehäuse ist die Leiterplatte dann sicher untergebracht. Zur Programmierung des aufgesteckten ESP01 empfiehlt sich ein USB-Programmieradapter, der zusammen mit dem ESP01 für kleines Geld erworben werden kann. Die Bedienung des Programmieradapters ist nicht selbsterklärend, aber im Internet an vielen Stellen ausführlich beschrieben. Die Fertigungsdaten für die Leiterplatte, generiert als .ZIP-Datei für den LP-Hersteller JLCPCB, können zur Verfügung gestellt werden.
