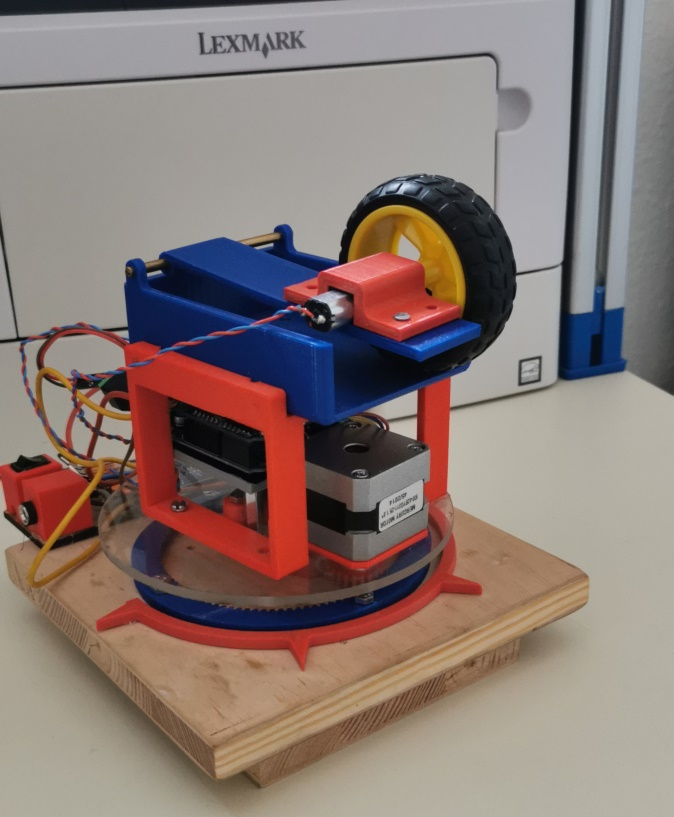

Dieses Projekt entstand auf Anregung meiner Doppelkopfrunde.
Einige Mitspieler haben sich beim Austeilen der Karten öfter vergeben. Aus der Runde kam deshalb die Aufforderung: „Du bastelst doch sehr viel, bau doch mal einen automatischen Kartengeber“.
Da man das Rad nicht zweimal erfinden muss, suchte ich nach Vorlagen, die das Prinzip des Kartengebers verdeutlichen.
Die Bauteile wurden mit Freecad gezeichnet und dann mit dem 3D Drucker gefertigt.
Die Rotationbewegung wird mit Hilfe eines Zahnkranzes und einem Steppermotor mit Zahnrad erzeugt
Das Auswerfen der Karten übernimmt ein normaler Motor.
Der technische Aufbau umfasst:
- Arduino Uno
- Motor Shield (L293D Motor Drive)
- Steppermotor (Nema 17)
- Spannungsregler (LM2596S LED Anzeige )
Durch die Geschwindigkeit und die Laufzeit des Motors wird die Anzahl der ausgeworfenen Karten bestimmt.
